一、系统概述：

    1. 动态模拟系统的原理与功能

电力系统动态模拟是电力系统物理模拟，它是根据相似理论建立起来的，具有与原型相同物理性质的物理模型，是实际电力系统按一定比例关系缩小了的，而又保留其物理特性的电力系统复制品，它的正常或动态情况下呈现的稳态或动态特性均能反映原型系统特性。

动模实验系统可以完成电力系统的继电保护装置、安全稳定控制装置、故障录波、同期、励磁等装置的教学实验、科研试验、验证试验以及电力系统设备的入网试验。可以完成现代电能生产、传输分配使用的全过程。可以为电力类本科生、研究生提供一个专业课程学习和科学研究的实验平台。

2. 我公司已完成和恢复全国几十个动态模拟系统

我公司已为全国二十多所动模实验室提供实验设备，例如：内蒙古工业大学、浙江电力中试研究院、广西大学等；而且成功改造了多个动模实验室，使长期停用的动模设备重新投入使用，例如：浙江大学、东南大学、四川电力试验研究院。

二、用于动态模拟系统的主要成套设备有:
    1. 模拟发电机组
    2. KZD-III主测量控制试验台
    3. 高压系统故障屏
    4. 发电机测控屏
    5. 高压线路测控屏
    6. 无穷大电源测控屏
    7. 负荷测控屏
    8. 高压系统电网组合屏
    9. 原动机及调速系统仿真屏
   10. 微机励磁调节器及负阻器屏
   11. 微机准同期控制器

12. 旋转负荷特性控制屏

13. 风力发电模拟系统

此实验系统专用的核心部件TGS-03A原动机及调速系统仿真屏，WL-04A微机励及负阻器屏，HGWT-04微机准同期控制器等是我公司生产的定型产品。

三、核心设备简介：

1. WL-04A微机励磁调节器及负阻器屏

WL-04A微机励磁调节器是为满足电力系统动态模拟实验室教学与科研的特殊需要而专门设计的微机型励磁调节器。

（1）励磁方式有五种可供选择：

微机它励、微机自并励、励磁机自励、励磁机它励和外接励磁机。

（2）微机励磁调节器的控制方式可供选择：

恒UF、恒IL、恒α、外接DK、外接UK和外接PSS。

（3）安全保护措施：

设有定子过电压保护和励磁电流反时限延时过励限制，最大励磁电流瞬时限制等安全保护措施。

（4）微机励磁调节器控制参数可在线修改、在线固化，灵活方便，最大限度地满足教学科研灵活多变的需要。

（5）动模实验室中的模拟发电机组配备负电阻器可以灵活调整模型机组励磁绕组的时间常数，达到真实模拟的目的。

       2. TGS-03A原动机及调速系统仿真屏

TGS-03A原动机及调速系统仿真器，由原动机调速系统仿真器、原动机特性仿真软件共同构成，可以实现汽轮机特性或水轮机特性及其调速器特性的模拟，主要仿真环节有：汽轮机蒸汽容积惯性、原动机特性以及汽轮机机械液压式调速器等环节；水轮机的水锤效应、原动机特性及水轮机机械液压调速器等环节。

适用于各种规格的模拟发电机的原动机控制，能依据汽轮机和水轮机的原动机数学模型模拟出原动机特性；能依据汽轮机和水轮机的调速系统的数学模拟仿真出调速系统特性。

3. HGWT-04微机准同期控制器和合闸角控制器

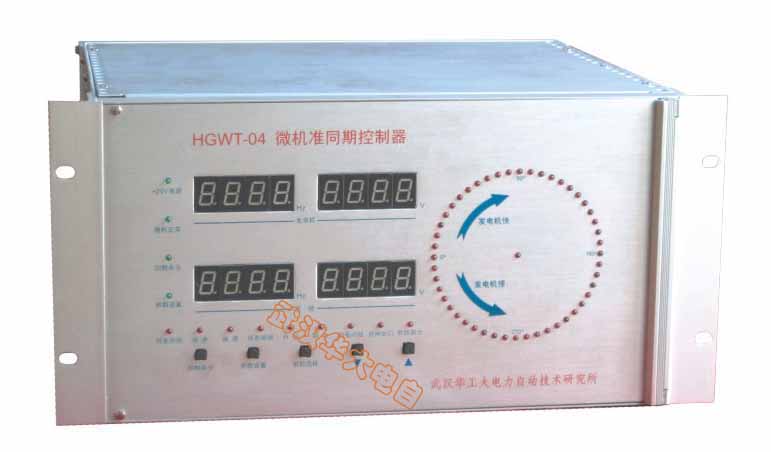

（1）HGWT-04微机准同期控制器

在电力系统中，同步发电机的同期并列操作是一项经常性的基本操作。不恰当的并列将导致很大的冲击电流，甚至造成损坏发电机组的严重后果。为了保证安全、快速地并列，必须借助于自动准同期控制装置。采用微机自动准同期装置实现同步发电机自动准同期并列操作，可以做到既安全可靠，又快速准确，现已在电力系统中得到广泛的应用。

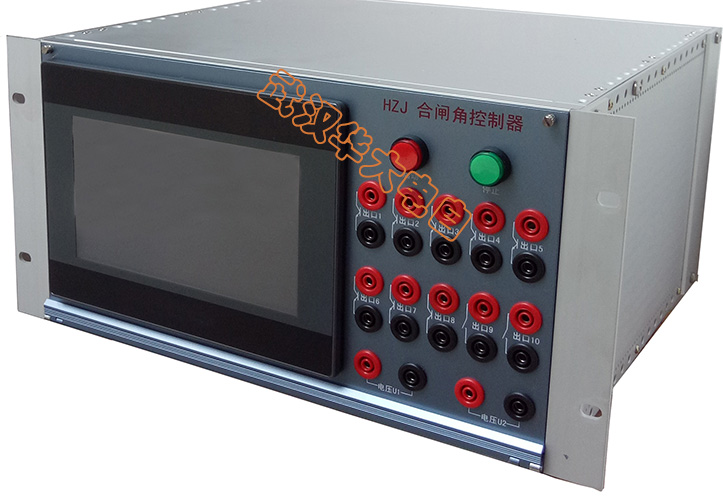

（2）HZJ合闸角控制器

电力系统短路试验控制系统是电力系统动态模拟装置的重要组成部分。电力系统短路故障是较为严重的故障, 因此动模实验室必须模拟各种短路故障。这些故障可由电力系统短路试验控制系统来模拟: 根据电力系统中常见的短路故障现象, 人为地在模拟电力系统中设置对应的短路点, 从而研究各种短路故障对电力系统稳定性的影响。合闸角控制器适用于电力系统动态模拟实验室，用于控制每个短路点的短路时间和脉宽，解决了由于手动操作短路时间过长引起系统震荡以及无法控制短路时系统电压角度的技术难题。
